Schaltdecoder SD1

„„- Für Motorola- und DCC-Digitalsysteme
-„„ Je nach Typ für Impuls- oder Dauerstrom
- 2 Kontakte, 1 gemeinsame Adresse
-„„ Großer Adressbereich
-„„ Freie Adresswahl
-„„ Adresseinstellung per Knopfdruck
-„„ Relaiskontakte mit potentialfreien Ausgängen
-„„ Hohe Belastung: pro Ausgang 1 A
-„„ Einfacher Anschluss
„„- Größe: 38 x 32 x 15 mm

1

Freie Adresseinstellung ohne Decodervorgaben

Weichen und Signale mit einem elektromagnetischen Antrieb, die digital gesteuert werden sollen, müssen mit einem Magnetartikeldecoder ausgerüstet werden. Lampen, Lichtsignale oder Gleisabschnitte, die digital ein- und ausgeschaltet werden sollen, werden mit einem Schaltdecoder digitalisiert.

Uhlenbrock Magnetartikel- und Schaltdecoder können in Märklin-, Motorola- und DCC-Digitalsystemen benutzt werden. Im Motorolabetrieb können mit der Intellibox die Adressen 1–320, mit anderen Zentralen die Adressen 1–256 angesprochen werden. Im DCC-Betrieb sind die Adressen 1–2048 möglich. Die Adressen sind nicht vorgegeben. Sie können unabhängig voneinander frei gewählt werden. Jedes Modul hat zwei Ausgänge. Typenabhängig können beide Ausgänge gemeinsam unter einer Adresse oder unabhängig voneinander unter zwei Adressen angesprochen werden.

Die Relaiskontakte der Schaltdecoder haben potentialfreie Ausgänge und können beliebig angeschlossen werden. Jeder Ausgang ist mit 1 A belastbar. Durch die Beschränkung auf zwei Anschlüsse je Modul bleiben die Kabelwege kurz und die Verdrahtung der Anlage übersichtlich. Der Anschluss erfolgt bequem über Schraubklemmen. Die Adresseinstellung ist äußerst einfach. Erst wird der Programmiertaster des Decoders und dann die entsprechende Weichentaste am Steuerpult betätigt. Der Decoder merkt sich einfach die entsprechende Adresse.
Die Decoder werden von der Digitalzentrale aus mit Betriebsspannung und Steuerinformationen versorgt.

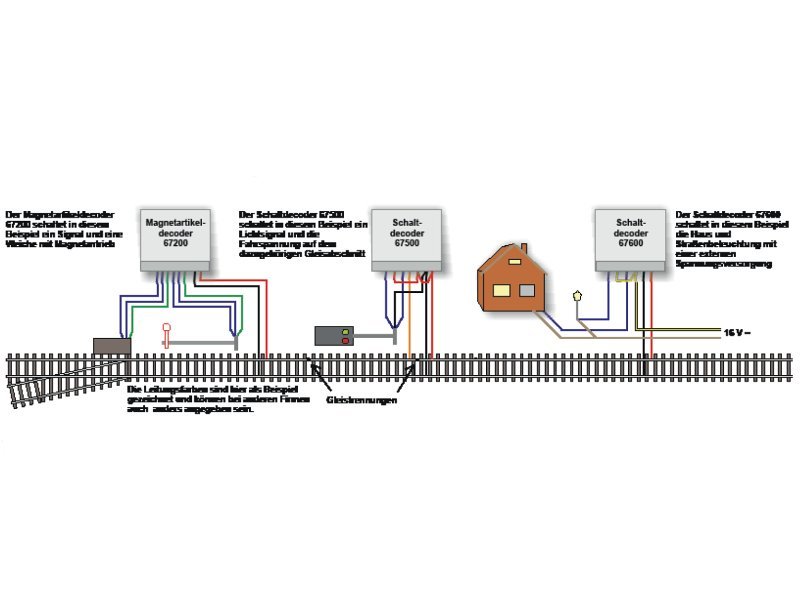

Universeller Schaltdecoder mit zwei getrennten, potentialfreien Umschaltkontakten, die unter einer Adresse gemeinsam angesprochen werden können. Ein Kontakt kann zum Beispiel ein Lichtsignal bedienen und der zweite die Fahrspannung schalten.
